Safety News

每月刊登最新

安規知識和技術

2017年6月 (第272期)



一、Power supply & DC to DC Converter產品申請歐、美與國際資訊影音標準IEC/UL/EN 62368-1認證,使用多層板變壓器 (Planar Transformers) 做為Reinforced Insulation (RI) Basic Insulation (BI) 重要注意事項

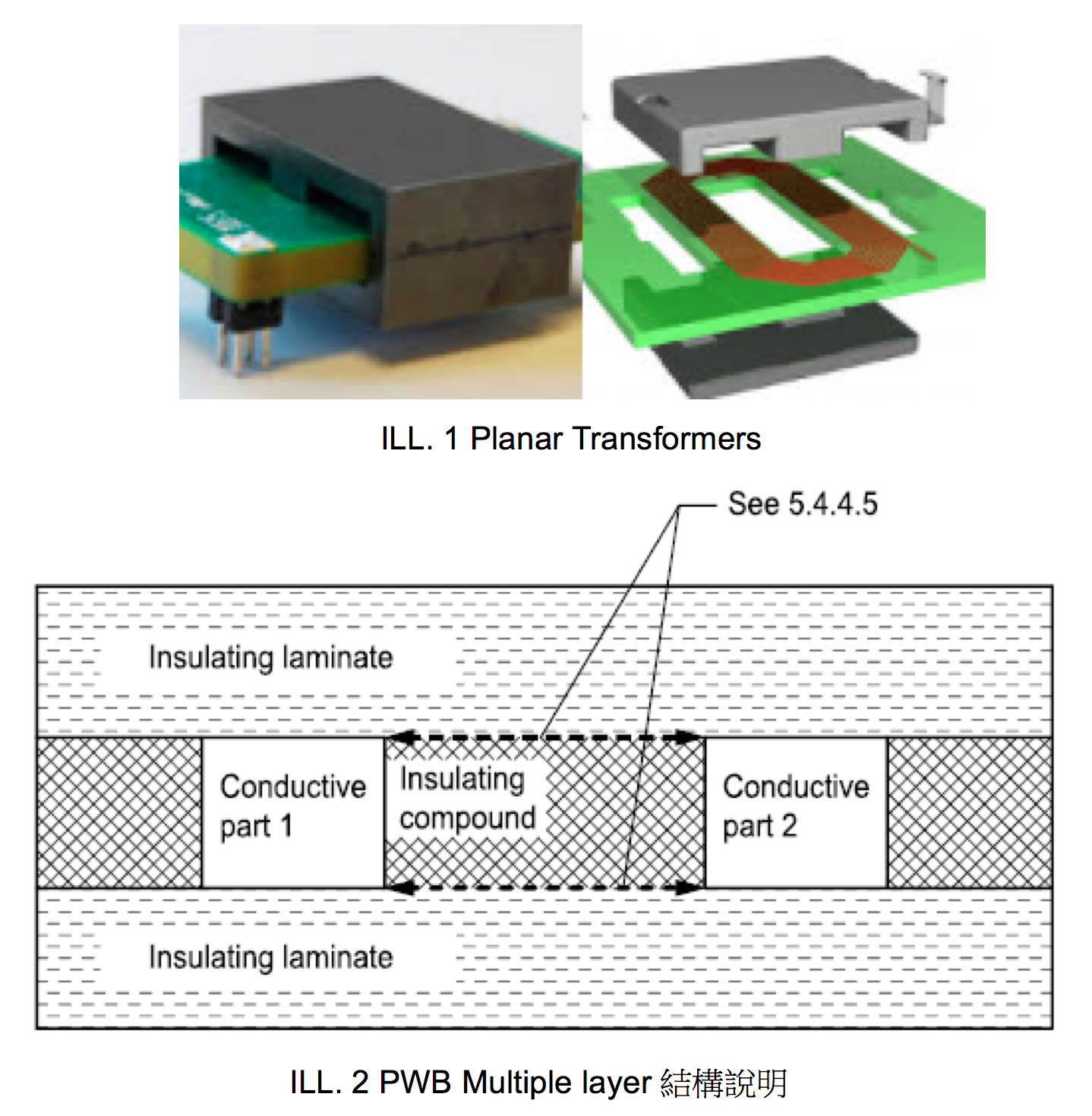

時代科技不斷進步各廠商在技術上也一直在創新與突破,電源廠商為了在空間與效能上滿足終端客戶的需求而利用PCB多層板的設計 (如下ILL. 1 Planar Transformers)來取代傳統變壓器 ,該類型電源供應器廠商,考慮到產品生命週期長,普遍領先其餘資訊廠商採用IEC/UL/EN 62368-1作為電器安全申請標準,因為PCB多層板變壓器外觀與特性,普遍會疏忽相關的結構要求如下ILL. 2 PWB Multiple layer結構說明。


螢幕快照 2017-06-13 下午12.58.39.png


鼎安也對此整理可以符合標準要求的三種方式,重點如下:

方式一:進行thermal cycling test (5.4.4.5 (c))

同層之間的RI隔離保持最少0.4mm的厚度; 層與層之間的RI單層隔離保持最少0.4mm的厚度,或按照Table G.14進行評估測試。

a. 管制PCB 板 廠商型號與規格

b. 進行Thermal Cycling Test

c. 額外產生測試費用

d. 此項測試時間: 30-45天

方式二:依照工作電壓要求留安全距離 (5.4.4.5 (a))

如PWB未通過 thermal cycling test,則需按照條文要求的Pollution Degree 2條件保持足夠的空間及沿面距離。

方式三:使用外層具有reinforced insulation 的PCB 去堆疊一、二次側隔離。因為各家設計差異皆不同。歡迎洽詢鼎安專業工程團隊將會依照不同的設計提供評估諮詢。



二、醫療產品依據國際標準IEC60601-1 申請CB 證書與報告,應依照主管機關IECEE 公告的技術指引OD-2055(Guideline Document on Medical Electrical Equipment in the CB Scheme according to the IEC 60601 and IEC/ISO 80601 Series of Standards)符合相關附屬標準(Collateral Standards)要求

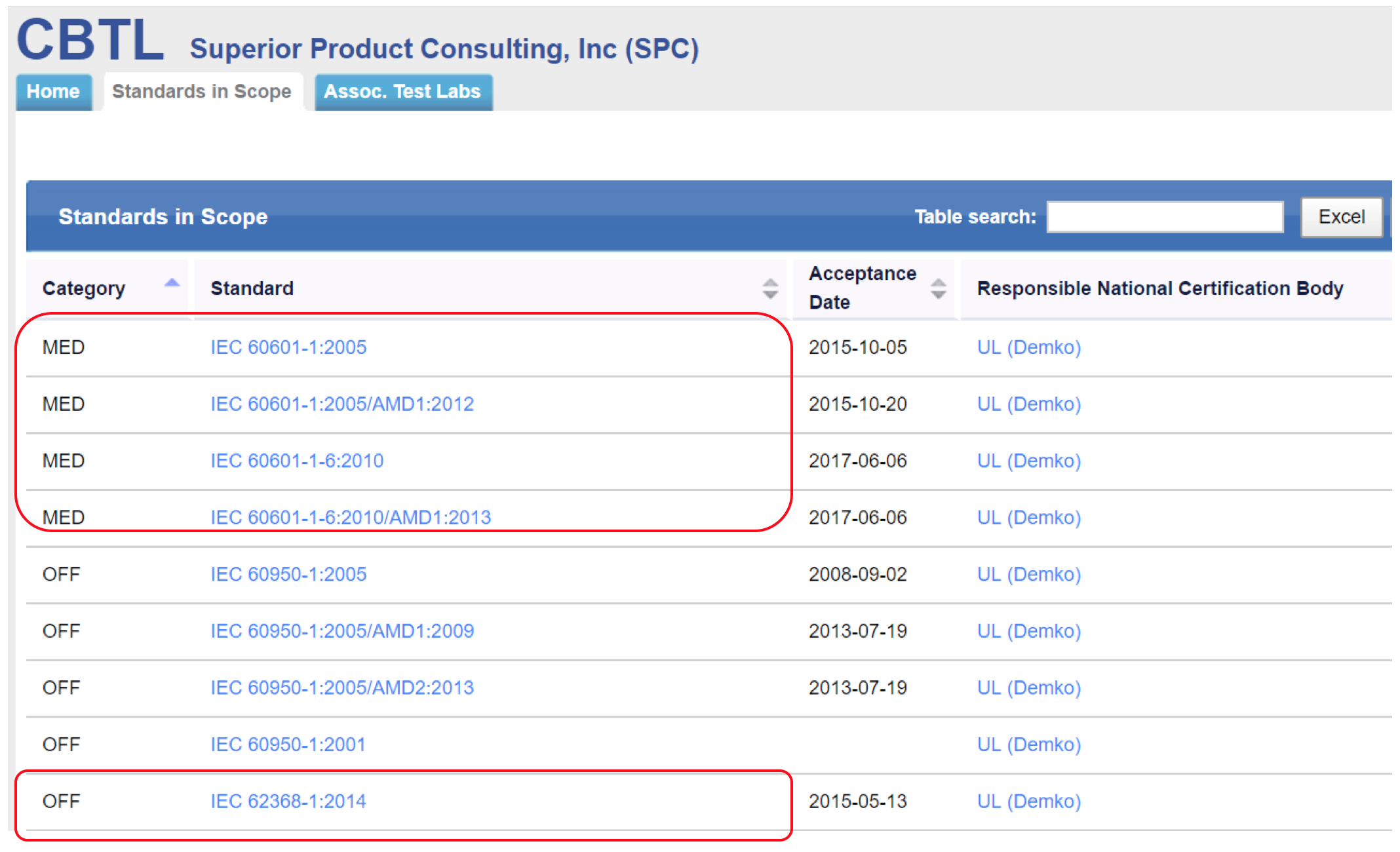

IEC60601-1 CB報告與認證單位 (TUV, UL, ITS等) 發行CB時,會依照IECEE 發行的OD-2055要求一併評估相關附屬標準 (Collateral Standards),該份文件節錄如下ILL. 3 IEC 60601-1 3.1 Edition Collateral Standards。

依據以上文件,廠商應注意申請IEC60601-1:3.1 Edition 的CB 證書/報告,應評估IEC60601-1-6評估Usability,若有Home Healthcare 訴求的產品,也要符合IEC 60601-1-11。

鼎安為UL Demko CBTL,可以替客戶提供完整的認證服務。

螢幕快照 2017-06-13 下午1.01.36.png



三、泛用型電源供應器 (CLASS 2 Power Supply) 進入美國市場,申請美規標準UL 1310 標籤警語的字體要求說明

依據UL 1310條文要求,警語開頭都需標示CAUTION或WARNING,其字體高度至少要有3.2mm,而其餘警語內文的字體高度至少要有1.6mm。

另外當標籤固定在產品的輸入或輸出線時, 必須加註一句"Do not remove this tag"或其他同等意義的警語,且警語內容的字體高度至少要有2.4mm,確保閱讀上沒有障礙。



四、鼎安科技 (SPC) UL 2016年最佳夥伴獎 (Best CBTL Partner)

本公司獲UL頒2016年最佳合作夥伴獎,同時也獲得UL Agent Excellence Program 的2016年的Agent Ranking第一名。 該UL Program評估內容包含Revenue and Project Quality等多項評估指標,是UL對鼎安能提供客戶專業且有效率認證服務的肯定。
