Safety News

每月刊登最新

安規知識和技術

2018年6月 (第284期)



一、 IEC/EN/UL 62368-1:2014 2nd EditionF.3.8 External power supply output marking,輸出要有Polarity的標示問題說明

Q1: 正確極性符號使用

A: 目前製造商習慣的Polarity的標示會是如下



但依照 F.2.2 中所提到的圖形符號的說明,如果 IEC 60417/ISO3864-2/ISO 7000或7010 裡面有定義好的識別字號,那麼必須要使用這個標準裡面定義好的符號,如果從這幾個標準裡面找不到對應的符號的,允許客戶自行設計。正確符號如下擷取 ISO網站。



Q2: 產品標籤過小標示空間侷限標示不下極性符號。

A: 根據標準條文F.3.8還是需要在”產品上”標示上極性。若產品真的過小標不上去,可再依個案進行討論。不建議標示於手冊或是規格書中。

Q3: 那些產品是可接受不標示極性符號

A: POE 輸出Adapter / USB輸出 Adapter PoE and USB port為統一標準設計及產品設計已確定搭配到特定產品才有辦法對接上去,UL目前可以接受不標示極性符號。



二、 預覽即將發行的IEC 62368-1: 2018 (3rd. Edition) 標準對於影音資訊類產品安規申請技術要求差異簡析

如以www.spci.com.tw 的2018-05的Safety News,建議申請IEC 62368-1:2014可以避免無法進入歐盟或失去客戶訂單的巨大商業風險,整體來說申請IEC62368-1: 2014 (2nd. Edition)會較明智有利,以下是具體的技術要求差異,提供給相關製造商預先做產品研發準備。

a. 即將發行的IEC62368-1 3rd Edition 導入IEC 62368-3: 2017,該標準要求如PoE, USB, HDMI等同時有通訊與供電功能的標準共通介面 (Non proprietary connectors)需要符合IEC 62368-3要求,最複雜的情況下該要求有可能需要由IEC 62368-3 CBTL實驗室資格的測試實驗室做報告才能解決。

b. 對於阻抗型可能引火源(R PIS, Resistive Potential Ignition Source),改採用單一零件消耗功率來認定。

c. 導入穿戴裝置(Device Worn on the body)可接觸溫度限制43-48度。

d. 導入斷電(Disconnection)需接觸的塑膠材質溫度限制77度或金屬材質溫度限制60度。

e. 雷射或光輻射的輻射能量評估(RS, Radiation Energy)直接引用IEC 60825-1 and IEC 62471要求,也就是若有Scanner, Bare code reader等運用到LED, Laser module等裝置,需要額外申請IEC60825-1 or IEC 62471 報告。

f. 採用塑膠料(combustible material)當防火殼(fire enclosure)的產品,需要選擇符合IEC 62368-1 Annex G.8.2.2 and 8.2.2.3的Varistor,不然Varistor 的位置需要離塑膠殼13 mm以上。以上要求會對Power adapter造成很大的衝擊。

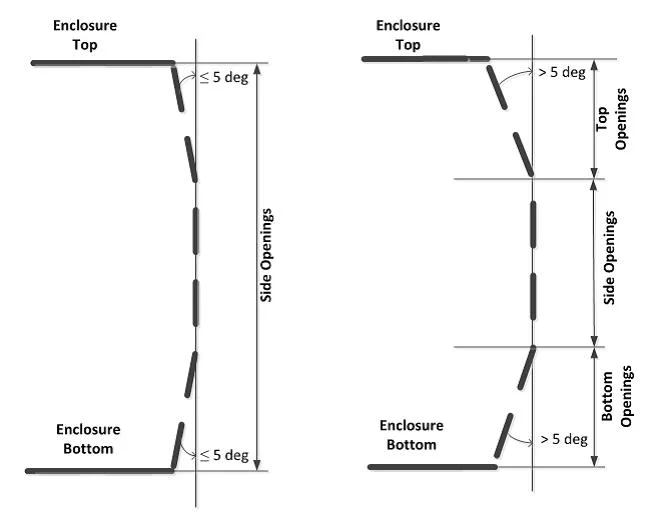

g. 說明Top and Side opening 的差異,導入Side opening 定義如下:


Fig. 2 Side Opening per IEC 62368-1 3rd. Edtion

Fig. 2 Side Opening per IEC 62368-1 3rd. Edtion



h. 說明Side opening應該先找出PIS,並且按照以下圖形評估

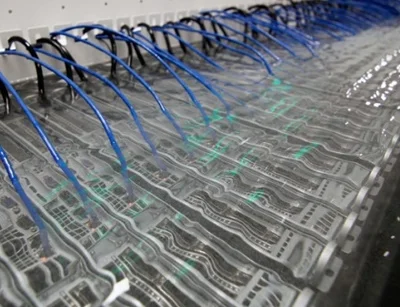

i. 應用於大型Server的水冷散熱用(Liquid Immersion Cooling)要評估Insulating liquid相關要求,如下圖取自範例



Liquid Immersion Cooling  擷取自 http://www.datacenterdynamics.com

Liquid Immersion Cooling

擷取自 http://www.datacenterdynamics.com
