2014年12月 (第242期)


一、資訊與影音產品(ITE & Audio/Video)國際標準IEC 62368-1之危險能量定義 Energy Class definition)與危險評估安全防範工程(Hazard-Based Safety Engineering 簡稱HBSE)的新概念簡介

將在2019年取代現存IEC60950-1(ITE標準)與IEC60065(Audio/Video)的全新標準IEC 62368-1,將IEC 60950的LPS、LCC、TNV或是IEC60065 的Hazardous Live等安全或危險的專有名詞全部捨棄不用,改用淺顯的方式把所有的能量按照造成傷害的程度或起火的可能性分成Class 1、Class 2、Class 3,如下圖。

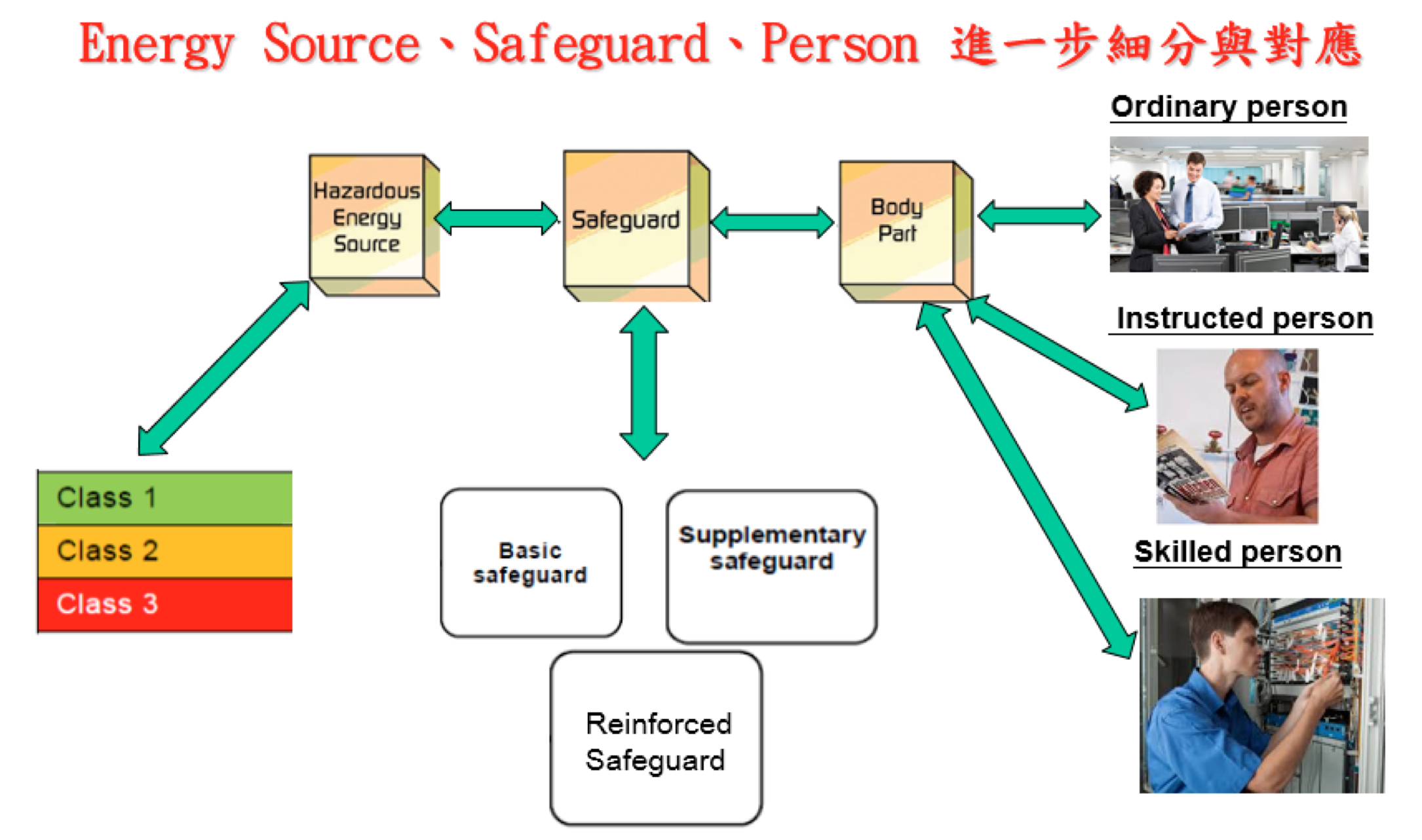

而這樣的概念是建立在,IEC 62368-1的制定小組將造成傷害的所有可能都視為一個能量轉移的過程,並對應要保護的對象與保護的方式,要求對應的分類等級,這個簡單的新概念就是危險評估安全防範工程(Hazard-Based Safety Engineering, 簡稱HBSE),如下圖例說明。

因此,定義能量源就顯得十分重要,在Standard中將Energy Source分成六大類,分別在條文中的5~10章節,依序為Electrical Energy(電能,ES1、ES2、ES3)、Thermal Energy(引火源,PS1、PS2、PS3)、Chemical reaction(化學能)、Kinetic energy(Mechanical的評估,MS1、MS2、MS3)、Thermal Energy(溫度,TS1、TS2、TS3)、Radiated Energy(輻射,RS1、RS2、RS3)。

鼎安將分為數期月刊分別介紹對應的要求,協助廠商跨越新舊標準的差異,順利取得產品認證。



二、電源供應器(Power Supply)的使用者定義在申請IEC 62368-1IEC 60950-1之差異說明

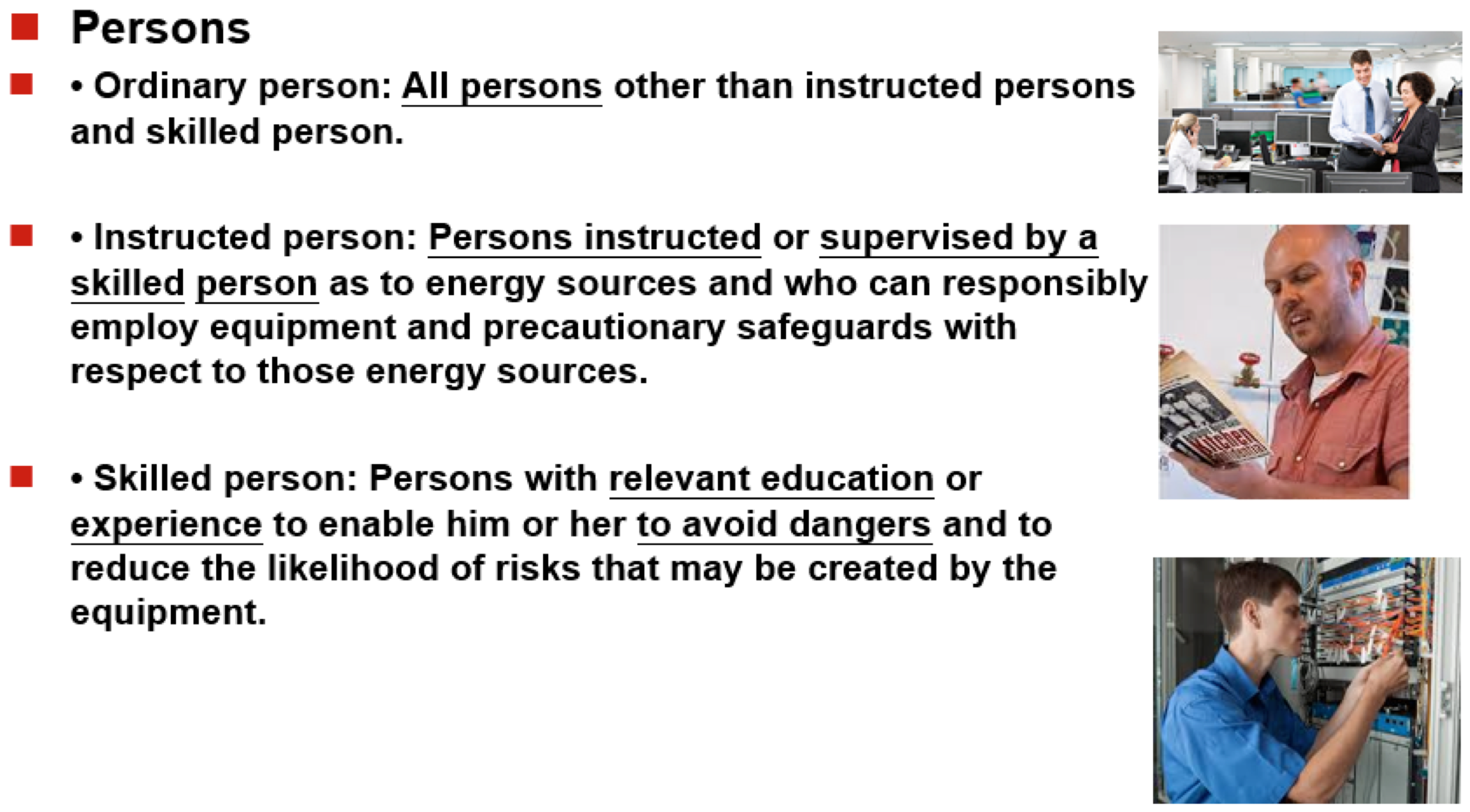

相較於IEC60950-1對於保護對象的簡義分類,IEC 62368-1將設備使用人(person)分成Ordinary person、Instructed person、Skilled person三個等級如下文字與圖例說明:

Ordinary Person對應到IEC 60950-1的USER,但不完全一樣,對IEC 62368-1而言,並不單純指正在使用該設備的人,而是包含該設備範圍內所有可能會碰觸到的人。以Power、adapter為例,它的Ordinary Person除了正在使用的人之外,所有跟Power或adapter在同一空間的人都算是它的Ordinary Person,而在normal operating 及abnormal operating condition下,Ordinary Person是不可以直接曝露在class 2 and 3的能量源之下,必須要有保護(Safeguard)隔開,而在single fault condition下,不可直接曝露在class 3能量源之下。



三、電源供應器(Power Supply)變壓器Margin TapeInsulation TapeUL CTI等級評估說明

變壓器Margin/Insulation Tape會由“底材(film) + 背膠(adhesive)” 兩個部份所組成,在評估Margin/Insulation Tape的CTI時,應考慮Tape的背膠是否也同時做過CTI測試,並注意CTI值是否僅適用底材(film)部份或是已經同時評估底材(film) + 背膠(adhesive)。

若查詢UL 的Online Certification Directory1關於Margin/Insulation Tape(CCN:OANZ2)的CTI敘述會發現該產品的認證內容,可能會看到以下類似的敘述

(a)- May be marked "Comparative Tracking Index (CTI)% performance level indicates material Group I, PLC=0, CTI equal to or greater than 600V".

or

(b)- May be marked "Adhesive side CTI 325(275) per IEC60112, 4th Edition (2003), Material Group IIIa" and/or "Film side CTI 225 per IEC60112, 4th Edition (2003), Material Group IIIa" or equivalent.

CTI測試若是以 “底材(film) + 背膠(adhesive)” 一起的結構,兩側皆會進行測試,若底材與膠的測試結果是相同等級,會看到如上述(a)的敘述。

反之,若底材與膠的測試結果是不相同等級,會看到如(b)的敘述,分別描述“底材(film) 與背膠(adhesive)兩側的測試結果。

範例:

3M型號44(a) and 44T-A(a) Tape

(a) - May be marked "Comparative Tracking Index (CTI)% performance level indicates material Group I, PLC=0, CTI equal to or greater than 600V".

即代表兩側 (film and adhesive) 的結果是一致的, 兩側皆有進行測試。

1UL 的Online Certification Directory 網址如下: http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.html



四、鼎安可協助貴司進行電源供應器80PLUS認證

根據目前電源供應器的市場消費趨勢,80PLUS的認證已經是不可或缺的,而敝司目前已可協助貴司進行該認證申請,並提供準確的Pre-test服務,及擔任貴司與80PLUS認證單位之間一個良好溝通橋樑,協助解決貴司對申請80plus認證的產生的任何疑問。附上各種80PLUS等級要求(節錄自80PLUS官網),如需詳細測試方法,可聯絡以下鼎安窗口:
