Safety News

每月刊登最新

安規知識和技術

2012年11月 (第217期)



一、針對電源供應器申請 UL60950-1有部份產品輸入端(L/N)使用三層絕緣線(triple insulation wire)於Fuse前,要求說明如下:

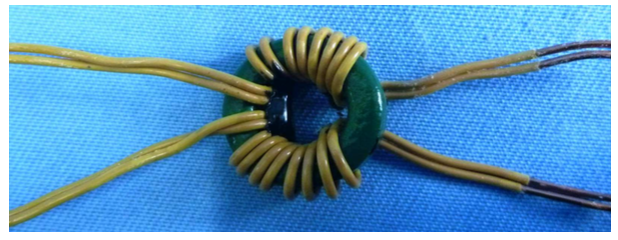

若L/N 線材使用三層絕緣線的話(如下圖),需注意以下3個項目:

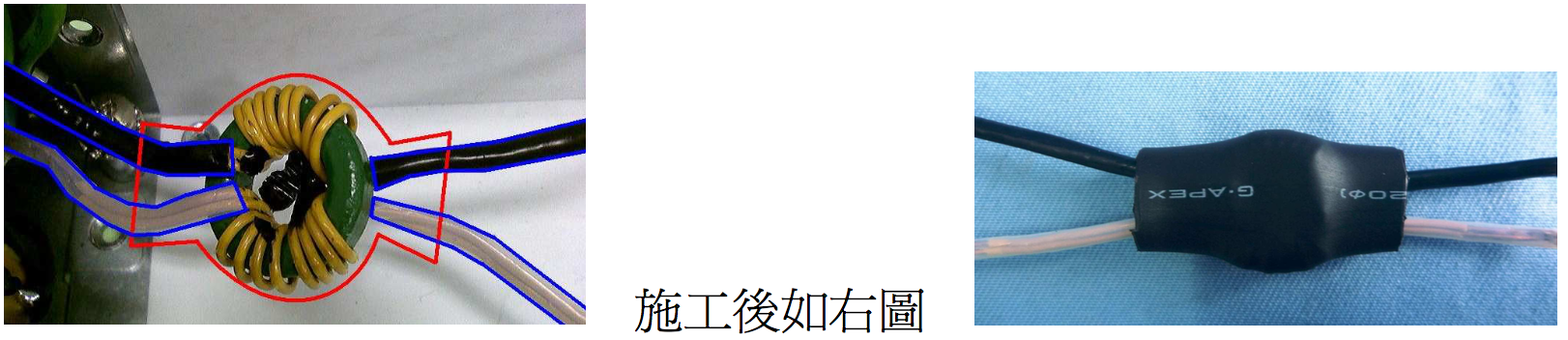

1. 下圖紅框與藍框處都需要加 UL認證合格套管

2. 鐵芯結構問題:

   (1) 若鐵芯當浮動區域,鐵芯與一次測零件需保留基本絕緣距離.

   (2) 若鐵芯當一次測,鐵芯與金屬外殼或接地端需保留基本絕緣距離.

3. 提供L/N規格書或工廠說明

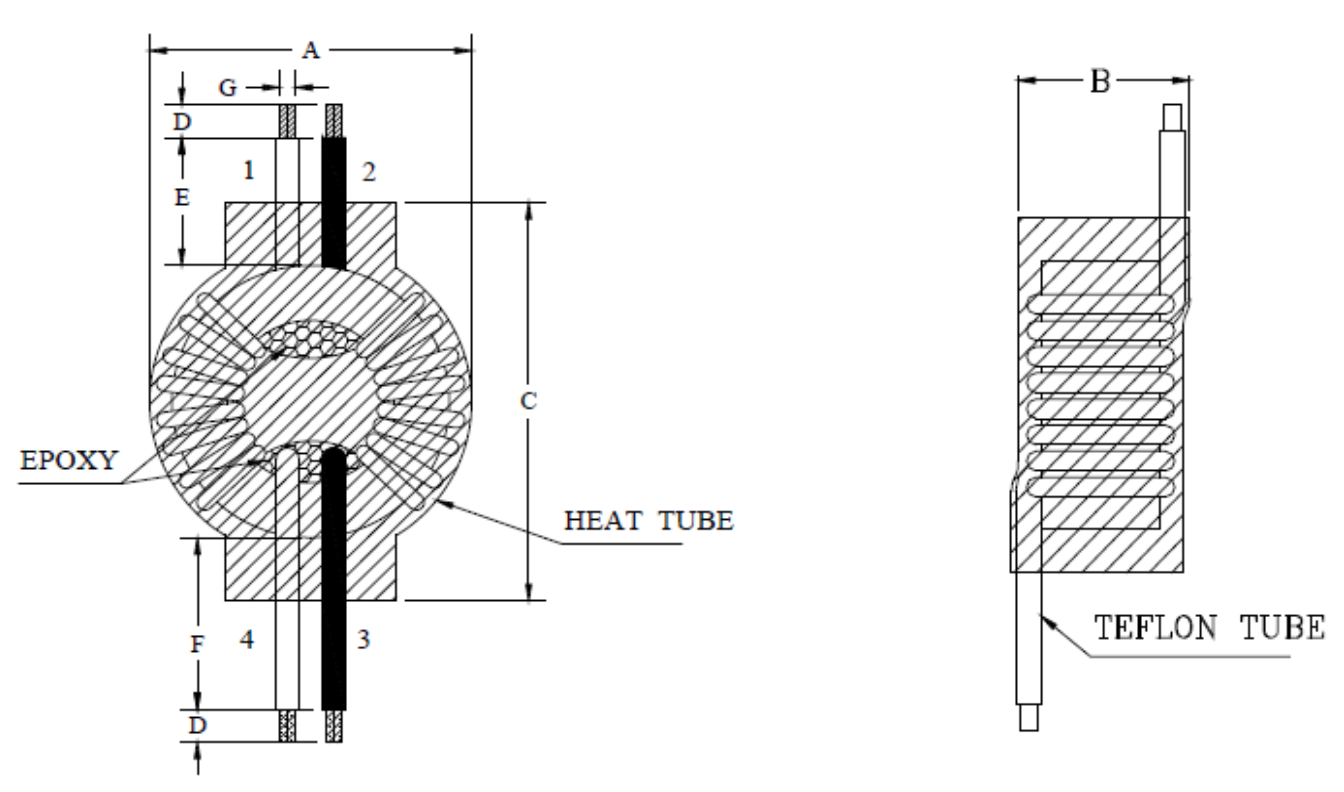

   (1) 提供L/N 繞線規格書,規格書內需要包含鐵芯與套管示意圖(如下圖).



 (2) 提供工廠施工L/N的說明.



二、醫療標準(IEC60601-1 3rd)對於有金屬接地外殼或接地端子之設備的漏電流要求說明

一般 Medical Power Supply 的輸出端子或金屬外殼有與保護接地端相連接時,大部份的人常會套用I.T.E 標準的概念,認為要用醫療標準內較為寬鬆的對地漏電流限制值 (Normal =5000uA; Single Fault =10000uA) 來做判定,但這在醫療標準是不正確,在第三版標準中 (IEC60601-1 3rd)的條文 8.7.4.6中有明確的指出,設備的外殼就算是金屬材質且與保護地相連的結構,依然要用較為嚴格的接觸漏電流限制值 (Normal =100uA; Single Fault=500uA) 來要求。

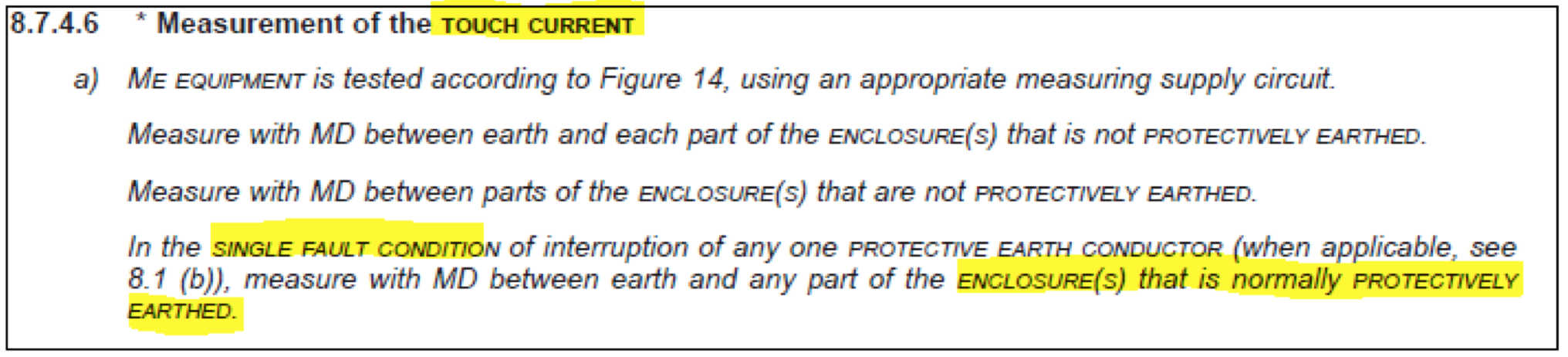

以下為上述條文出處:

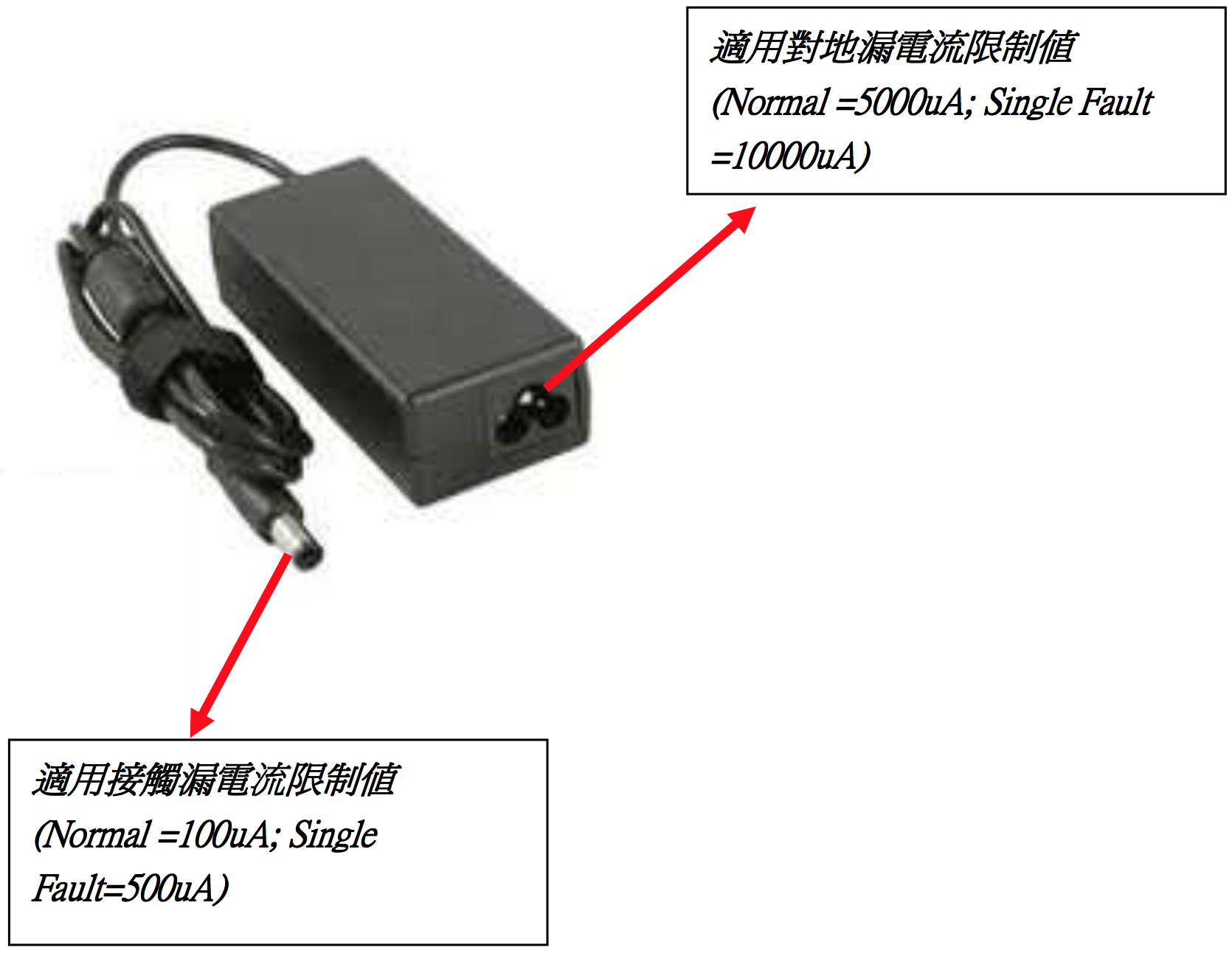

實際應用範例如下:
